Modernisierung der Füllstandskontrolle für die Getreidelagerung

Ein großes Getreidelager in Südengland benötigte ein zuverlässiges Inhaltsmessgerät, um ein überholtes, nicht mehr funktionierendes Schallwellensystem zu ersetzen.
Konfiguriert wurde ein berührungsloses Radarmessgerät von UWT kombiniert mit einer Visualisierungssoftware.

Berührungslose kontinuierliche Füllstandmessung

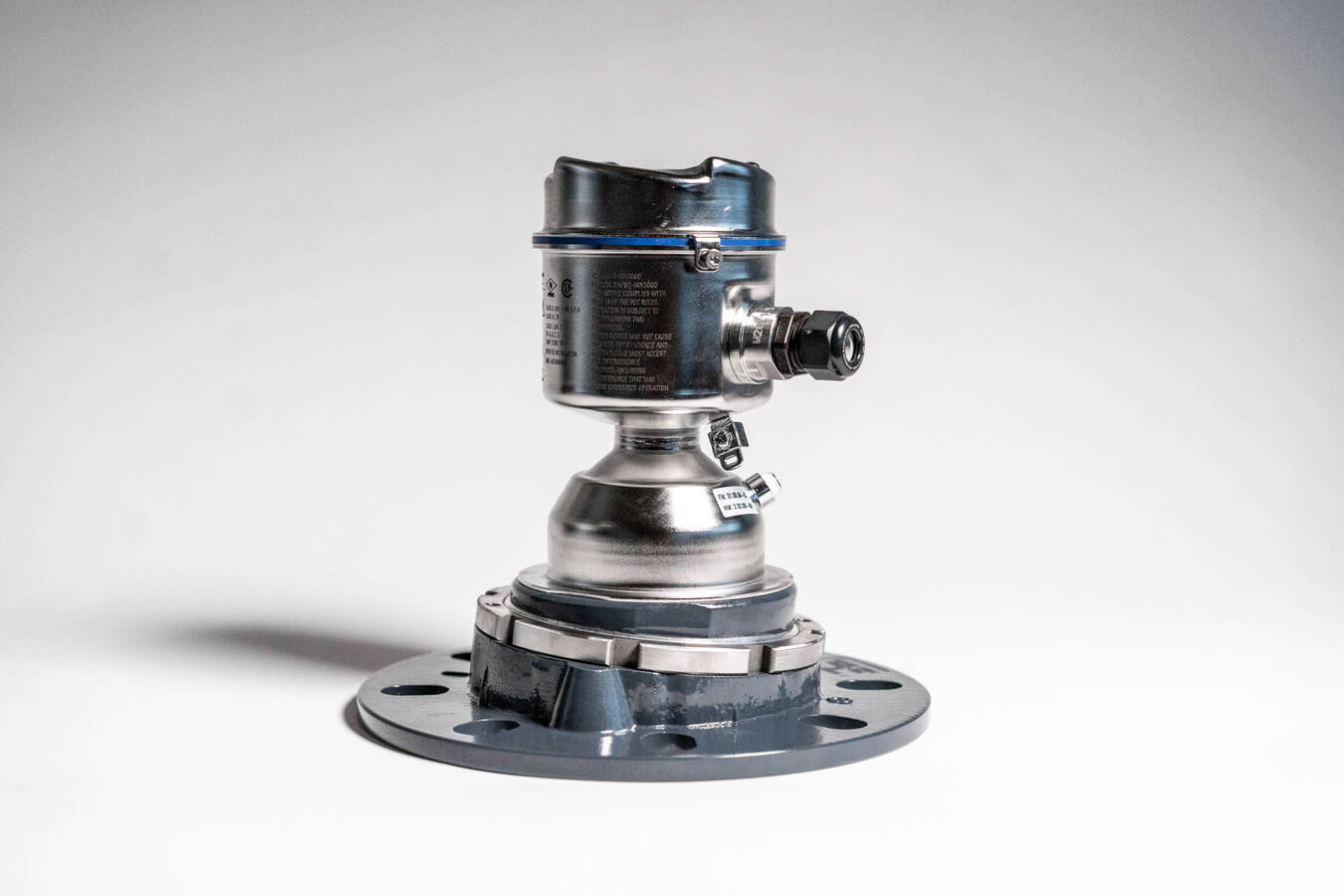

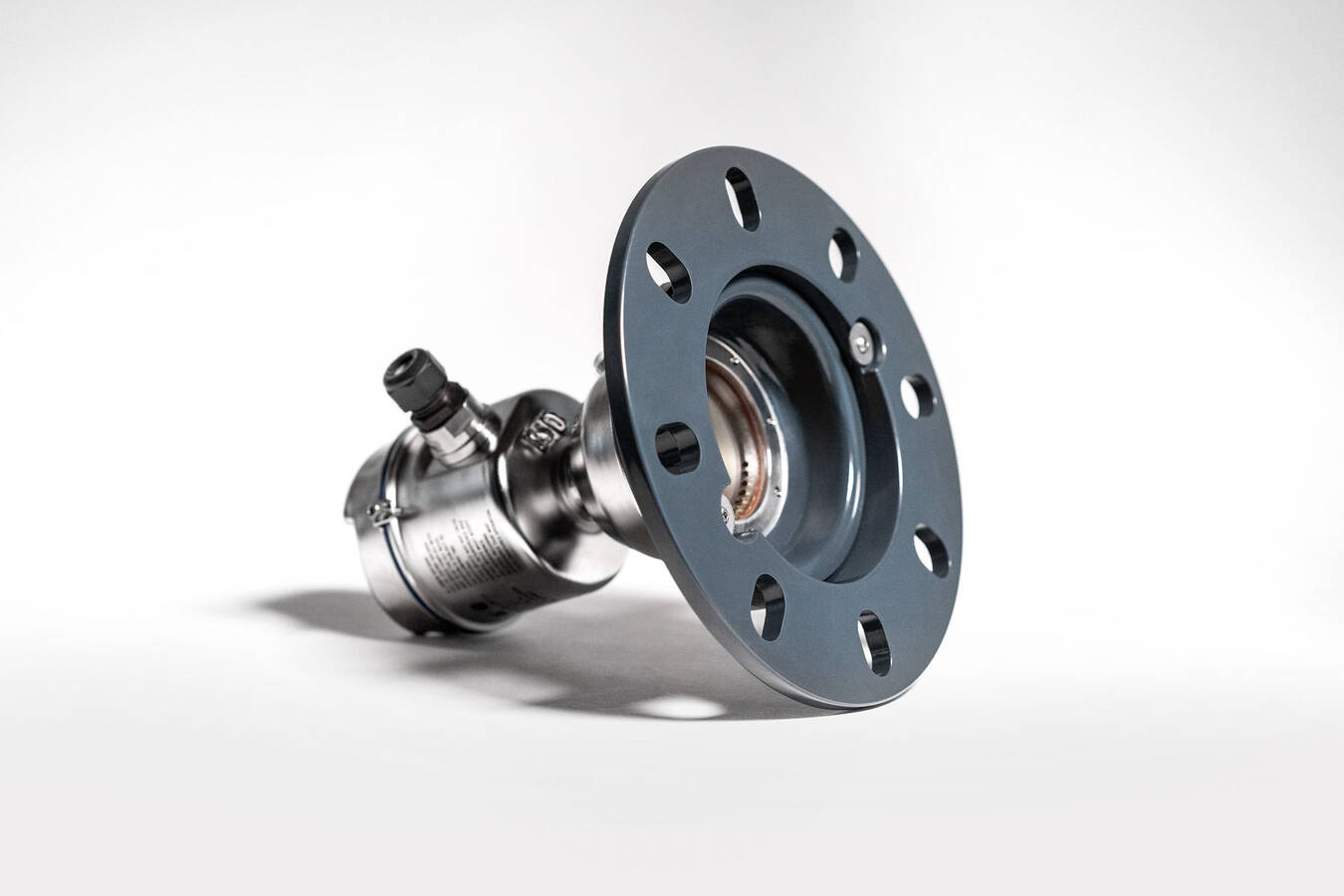

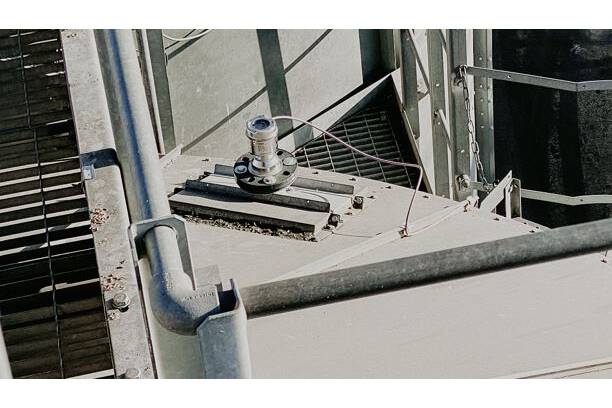

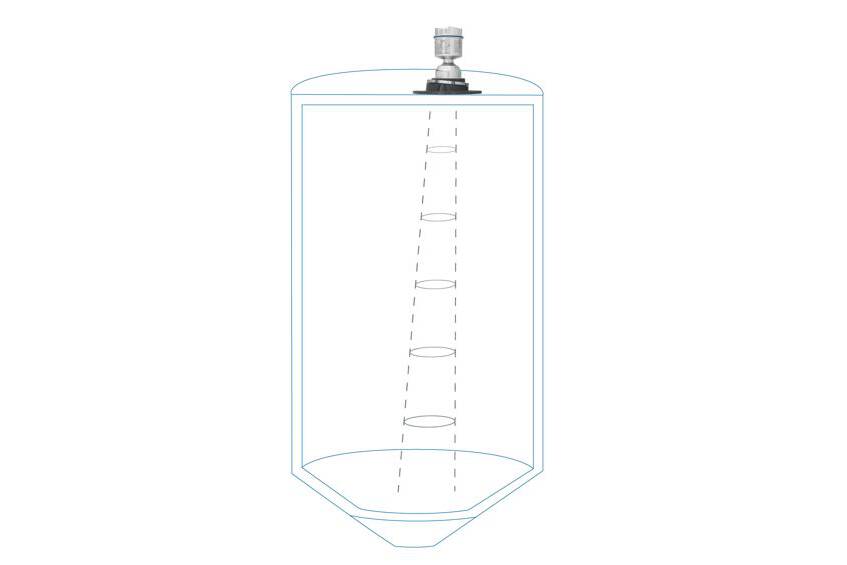

UWT (UK) Limited schlug die Verwendung des freistrahlenden Radars NivoRadar® NR 3100 vor, das mit einem Verstellflansch geliefert werden konnte. Dieser ermöglichte die Montage des Radars in der gleichen Position wie das vorherige Schallwellengerät, das sich nahe an der Siloseitenwand befand und es ermöglichte, den schmalen 4˚ Strahl auf den tiefsten Punkt des Silos zu richten. Dies sparte dem Kunden Zeit und Geld, da er die Montageposition nicht in Richtung der Mitte des Silos verschieben musste, von wo aus das Silo befüllt wurde.

Freistrahlende Radarsensoren können den Füllstand eines Mediums berührungslos bestimmen. Dazu wird das sogenannte FMCW-Radarmessverfahren (Frequency Modulated Continous Wave) verwendet. Das ausgesendete Signal wird zwischen zwei bekannten Frequenzwerten moduliert (NivoRadar® 78...79 GHz) wobei der Unterschied zwischen dem übertragenen Signal und dem Echosignal gemessen wird. Diese Differenzfrequenz ist direkt proportional zur Laufzeit und somit zur Entfernung. Der Füllstand kann daraufhin über die Einstellung der jeweiligen Behälterhöhe errechnet werden.

Messstände wo sie vom Planer benötigt werden

Das Visualisierungssystem, das der Kunde zuvor verwendet hatte, war in seiner Funktionalität sehr limitiert und erlaubte es nicht, den Inhalt auf andere Weise als auf dem Niveau des Materials anzuzeigen. Der Kunde wollte allerdings ebenfalls, dass der Inhalt der Silos in Tonnen oder Füllprozent angezeigt wird.

Für die Füllstandsanzeige stehen verschiedene Technologien zur Verfügung. Einfache LED-Digitalanzeigen zur Auswertung eines 4-20 mA-Signals zum Einbau in Schaltschränke bis hin zu wandmontierten Touchpanels und Webservermodulen mit Visualisierungssoftware. Diese können dann projektbezogen konfiguriert und an die Kundenanforderungen angepasst werden.

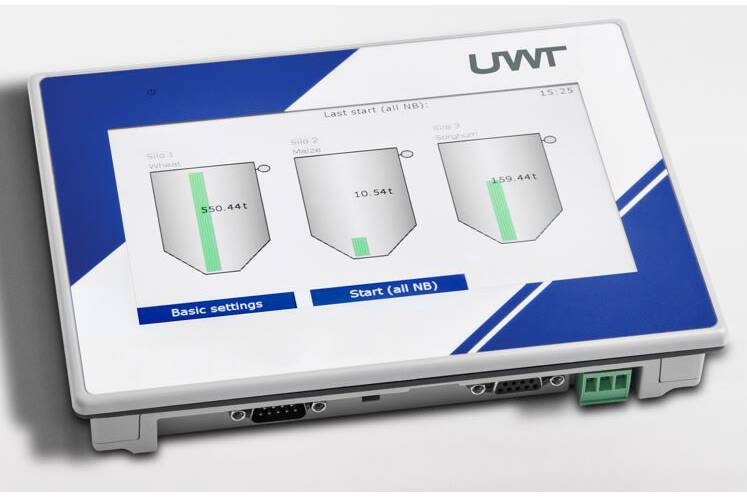

Schließlich wurde das Softwaresystem NivoTec® NT 4600 von UWT installiert. Die schrankmontierte Digitalanzeige erfüllte die Anforderungen, indem sie dem Kunden die Wahl ließ, welche Informationen er sehen möchte, einschließlich Füllstand, Tonnen, Prozent, Volumen und einer Reihe anderer Optionen über ein 7”-Touchpanel. Es ist kostengünstig durch eine standardisierte Software und ermöglicht eine Auswertung von bis zu 15 Niveausensoren und 15 Maxdetektoren. Es kann als Einbaumodul in einen bestehenden Schaltschrank eingesetzt oder als komplettes Modul in einem vorverdrahteten Schaltschrank geliefert werden.

Der Kunde war mit der Sensorlösung mehr als zufrieden:

„Vielen Dank an Graeme Hughes und UWT (UK) Ltd.

Dieses Upgrade unseres Füllstandsüberwachungssystems hat sowohl die Sicherheit der Arbeiter als auch die Genauigkeit der Füllstände unserer Großtanks für saubere Weizenanlagen verbessert.“
