Handling von Papierschnipsel mit flexibler Schlauchweiche
Die Firma Vortex hat sich auf die Produktion von Absperrschiebern und Weichen sowie Verladegarnituren spezialisiert, eine Variante aus dem Produktbereich der Verteilerweichen ist die flexible Schlauchweiche (FlexTube Diverter) die im Schwerkraft, aber auch in der pneumatischen Flugförderung zum Einsatz kommt. Das einzigartige Design verhindert Kreuzkontamination, aber auch Anhaftungen und bietet zudem einen Schutz der verschleißkompensierenden Dichtungen.
Vortex wurde zuletzt von einer Druckerei kontaktiert, die auf der Suche nach einer Lösung war, um das Abfallmaterial, dass durch das Stanzen der Papierblätter nach dem Buchbinden anfällt (Papierschnipsel), durch ein Vakuumsystem zu zwei Sammelstellen zu befördern. Ein Problem hierbei war, dass die Papierschnipsel ohne Probleme über weite Strecken transportiert werden können, aber die schweren Stücke des Buchrückens könne nur auf kurze Distanz.
Bisher wurden die Papierschnipsel über eine längere Förderleitung zu einem Auffangbehälter transportiert und die Buchrückenstücke wurden per Hand manuell nach einer bestimmten Zeit vom Schneideprozess entfernt. Was immer eine verlängerte Ausfallzeit sowie Kosten verursacht hat. Die Idee war daher eine Verteilerweiche zu installieren, die aber keine Aussparungen oder tote Räume für Ablagerung habe.
Vortex stellt der Druckerei die flexible Schlauchweiche vor, um zum einen die Papierschnipsel in den Auffangbehälter weiter weg und die Buchrückenstücke in einen Behälter neben der Schneidemaschine umzulenken.

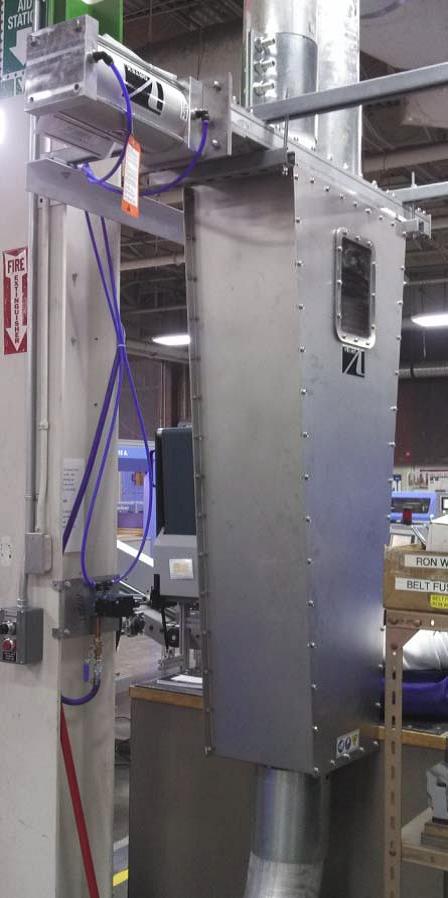

Man entschied sich dann für eine DN200 Variante mit folgenden Eigenschaften:
-2-Wege-Auslegung
-Weiche sowie Gehäuse ist aus Aluminium gefertigt
-Schieberblatt, flexibler Schlauch und weitere produktberührende Materialien sind aus Edelstahl 1.4301
-Einlass und Auslass Schweißteile sind aus C-Stahl
-Abnehmbare Zugangstür/Inspektionsöffnung aus klarem Polykarbonat
-Doppeltwirkender Luftzylinder mit Magnetkolben, der mit Magnetschaltern ausgestattet ist um die Position des Schieberblattes zu identifizieren
Bei der Herstellung von Büchern müssen einzelne Blätter in einen Buchrücken und einen Umschlag gebunden werden. Der resultierende Papierstapel wird dann so zugeschnitten, dass alle Seiten perfekt zueinander ausgerichtet sind. Die Papierschnipsel müssen dann zur Entsorgung oder zum Recycling gesammelt werden.
