Für den Schlachthofabfallverarbeiter Noblesse haben unsere Ingenieure die Verarbeitung von Blutmehl, Fleischmehl und Federmehl untersucht. Bei diesem Prozess musste unter anderem die Kontamination berücksichtigt werden. Wie haben sie das geschafft?
Standort
Bei Noblesse Proteins musste die bestehende Produktionsstätte in Bezug auf Lagerung und Verladung modernisiert werden. Die verfügbare Höhe beträgt 11.000 mm am First und 9.500 mm an der Wand, die Breite der Halle beträgt 45.000 mm
Die Herausforderung für unsere Ingenieure bestand darin, dass es möglich sein musste, aus allen Silos zu mischen. Außerdem mussten wir zwei völlig getrennte Leitungen sicherstellen, um eine Kontamination zu vermeiden. Schließlich mussten alle Silos zur korrekten Dosierung auf Wägezellen gestellt werden.
Zielsetzungen
- Lagerkapazität: Federmehl 300 Tonnen; Fleischmehl 600 Tonnen; Blutmehl 60 Tonnen
- Beladung mit beweglichem Förderer über den Wagen mit Ladebalg
- Verladung mit einer Kapazität von 60-80 Tonnen/Stunde
Das System besteht aus:

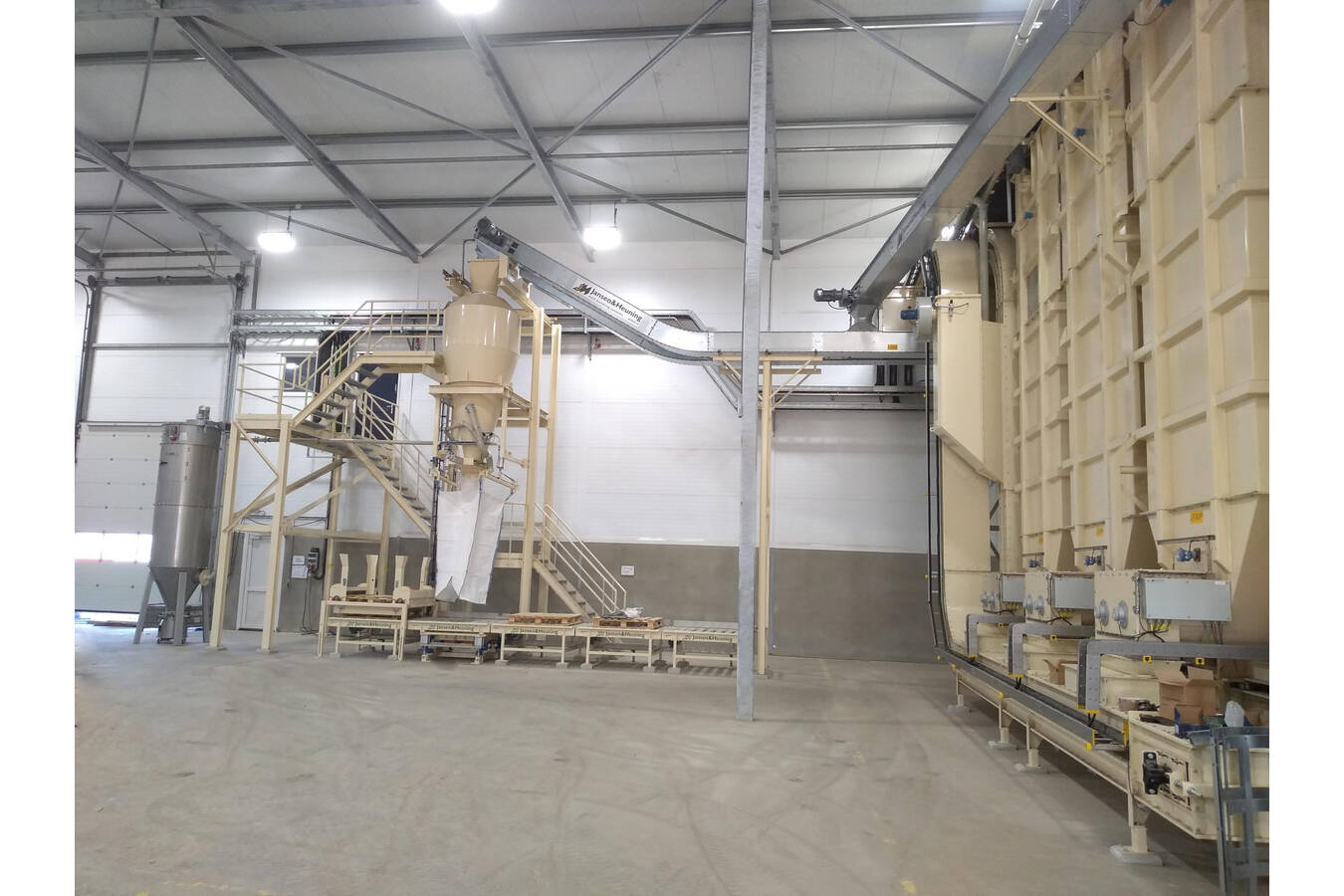

- neuer Siloblock, bestehend aus fünf Silos mit über 100 m3
- Überholung und Wiederverwendung von vier bestehenden Silos
- Silos für gleichmäßige Befüllung; ausgestattet mit
- Verteilerschnecken
- doppelte Entnahmeschnecken unter den Silos zur Vermeidung von
- Brückenbildung
- horizontale und vertikale Kettenförderer für den geschlossenen
- Transport zur Ladefläche
- acht Punktfilter, die die Förderbänder und Ladebälge unter Druck
- halten
- Bigbag-Abfüllstation mit Trichterwaage, Leistung 20/30 Bigbags
- pro Stunde

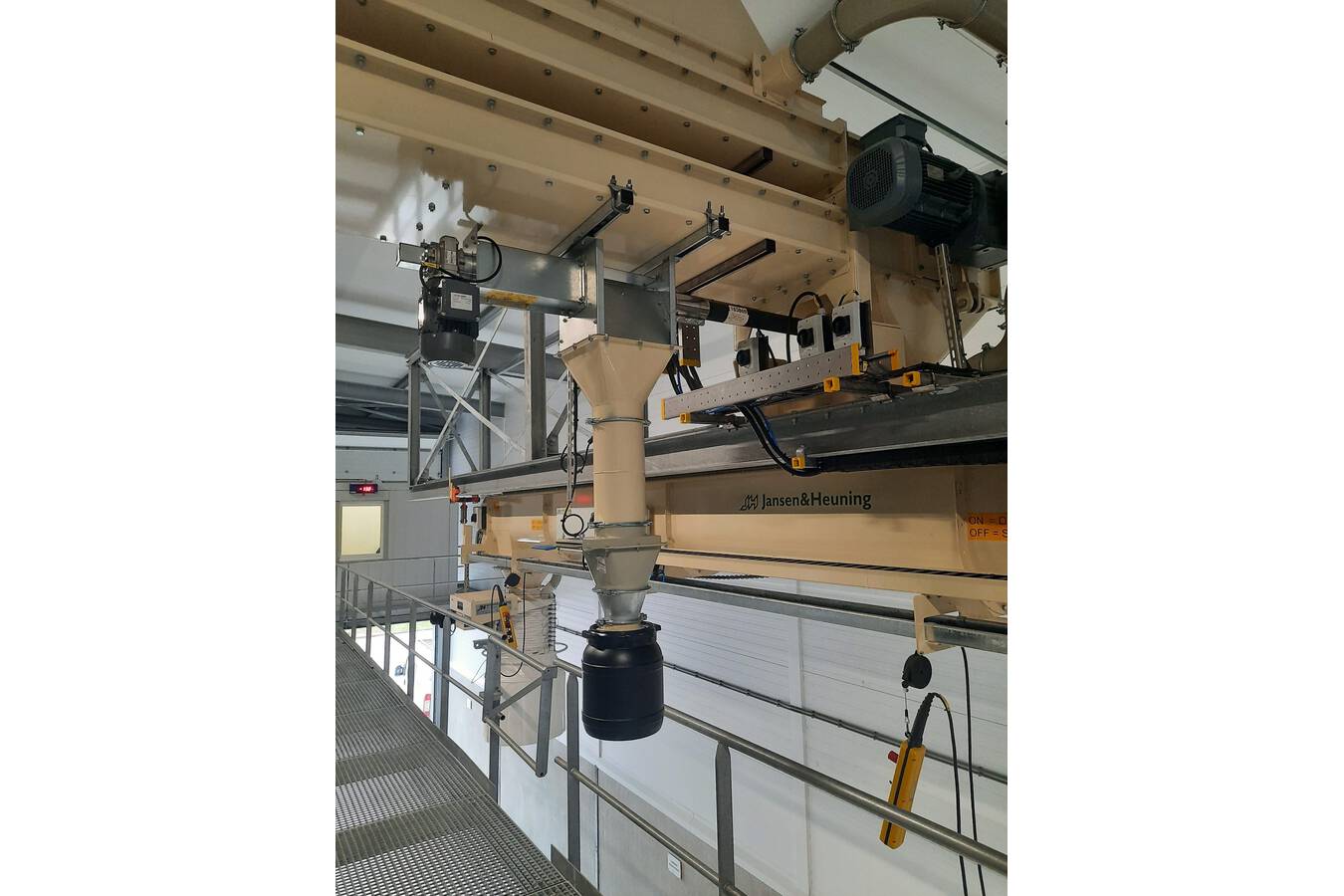

- Beladung mit zwei mobilen Schnecken, die mit Ladebalgen für
- offene und lose Lastwagen ausgestattet sind
- automatischer Probenehmer
- Steuerung mit PLC Siemens S7 und HMI
Ergebnis
Jansen&Heuning entwarf ein Logistiksystem, das den Anforderungen des Kunden entsprach. Der Kunde war mit dem Ergebnis unserer Studie sehr zufrieden. Daraufhin wurden wir mit der Durchführung des Projekts beauftragt. Jansen&Heuning führte dieses Projekt komplett im eigenen Haus aus, einschließlich Detail-Engineering, Projektmanagement, Maschinenbau, Steuerung und Montage.
